我们知道,PCBA加工是一个严谨复杂的过程,稍不注意就可能引发一系列生产问题。轻则损坏电路板,重则易引发安全事故,威胁生产人员人身安全。因此在PCBA加工过程中,设计人员和操作人员必须严格了解其中需要注意的事项,下面三晶带大家了解一下:



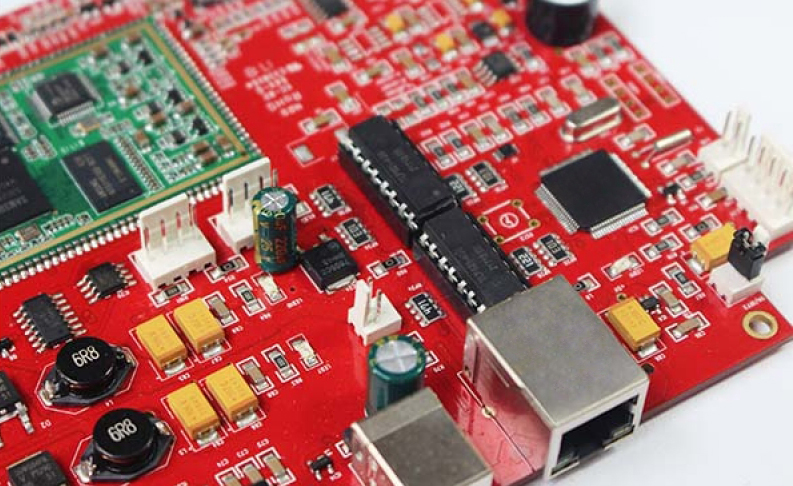

1.为减少焊点短路,所有的双面板过孔禁止阻焊开窗。



2.上锡位置不能有丝印图。



3.螺丝孔半径5mm内不能有铜箔及组件,接地或按结构图要求除外。铜箔距板边的最小距离为0.5mm,组件距板边的最小距离为5.0mm。焊盘距板边的最小距离为4.0mm。



4.铜箔之间的最小间隙为:单面板0.3mm,双面板0.2mm。在设计双面板时,要注意金属外壳的组件,插件时外壳需要和PCB接触的,顶层的焊盘不可开,必须要用丝印油或阻焊油封住。





5.跳线禁止放在IC下面或电位器、马达以及其它大体积金属外壳的组件下。



6.电解电容禁止触及发热组件。如变压器、热敏电阻、大功率电阻、散热器。散热器距电解电容的最小间隔为10mm,其余组件到散热器的间隔为2mm。



7.一般通孔安装组件的焊盘大小(直径)为孔径的两倍,双面板最小为1.5mm,单面板最小为2mm。焊盘中心距离小于2.5mm,相邻焊盘周边要有丝印油包裹,丝印油宽度为0.2mm。大型元器件(如变压器、直径15mm以上的电解电容、大电流的插座)则需加大焊盘。



8.需要过锡炉才后焊的组件,焊盘要开走锡位,方向与过锡方向相反。主要用于单面中后焊的焊盘,以免过炉时堵住。



9.在大面积的PCB设计中,为防止过锡炉时PCB板弯曲,应在PCB板中间留一条5~10mm的空隙,以用来在过锡炉时加上防止弯曲的压条。



以上就是关于PCBA加工过程中的注意事项,希望能对大家有所帮助!
