随着SMT贴片技术向微型化、高效化发展,各类常用元器件体积也越来越小。因此,常用的贴片电阻、贴片电感和贴片电容等在外形上也变得难以区分。那么,该如何区分常用的SMT贴片元器件呢?下面三晶带大家了解一下:

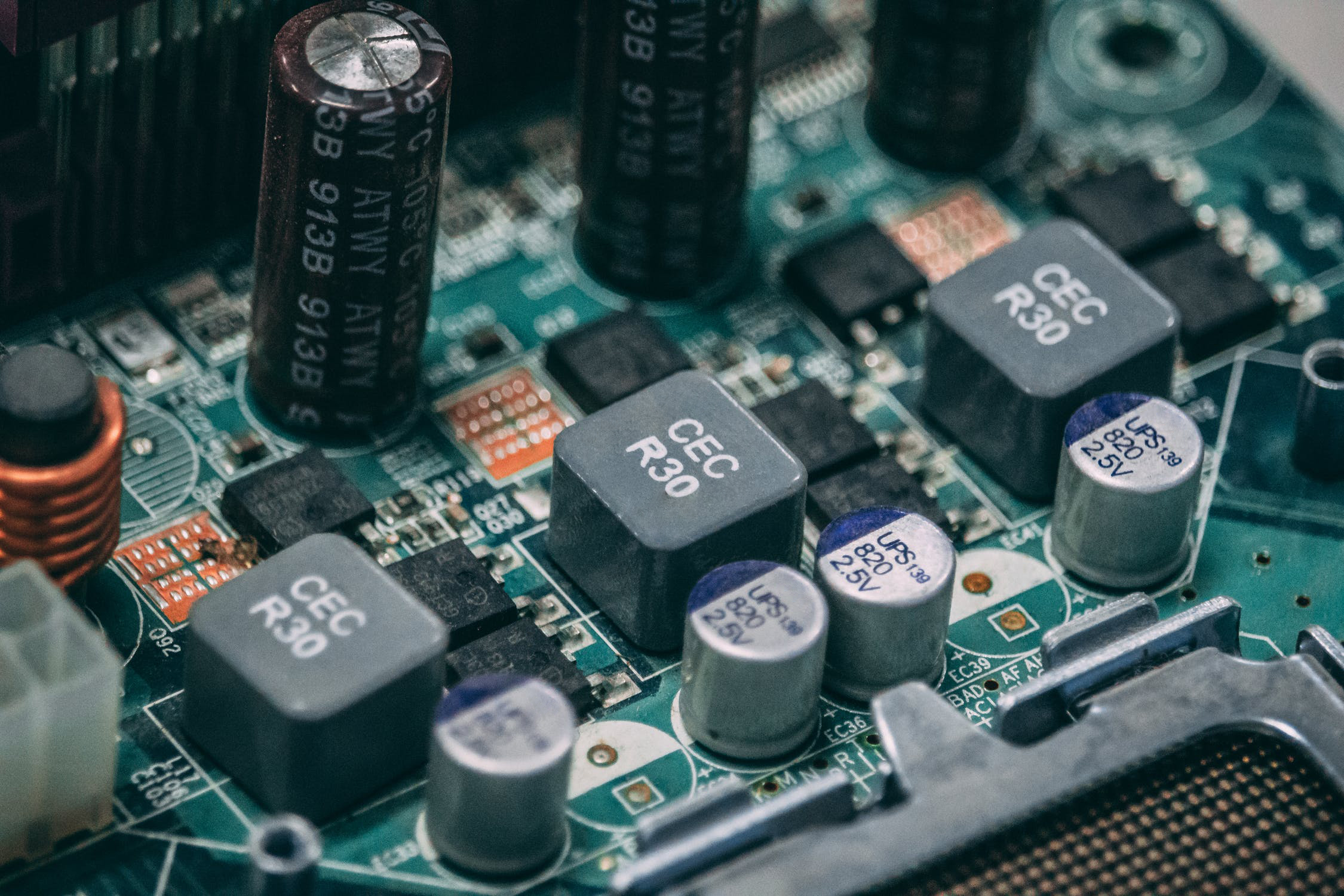

(1)贴片电感和贴片电阻的区分
1.根据外形判断:电感的外形有多边形状,而电阻基本以长方形为主。当需要区分的元器件外形具有多边形,特别是圆形时,一般判断为电感。
2.测量电阻数值:电感的电阻值比较小,电阻的电阻值相对大些。
(2)贴片电容和贴片电阻的区分
1.看颜色:贴片电容多为灰色、青灰色、浅黄色,有的上面没有印字,主要是其经过高温烧结而成,导致无法在其表面印字。
2.看标志:贴片电容在电路中的符号为“C”,贴片电阻的符号为“R”。
3.测量法:一般贴片电容的阻值很大,而贴片电阻相对较小。贴片电容具有充放电现象,而贴片电阻没有。
(3)贴片电感和贴片电容的区分
1.看颜色:一般黑色都是贴片电感,贴片电容只有用于精密设备中的贴片钽电容才是黑色,其他普通贴片电容基本不是黑色。
2.看型号标码:贴片电感以L开头,贴片电容以C开头。外形是圆形可以初步判断为电感,若测量两端电阻为零点几欧,则为电感。
3.检测:贴片电感一般阻值小,不会存在因充放电而引发万用表指针来回偏转现象,而贴片电容有充放电现象。
4.看内部结构:可以找相同的元器件剖开元器件看内部结构,具有线圈结构的为贴片电感。
除了以上这些区分方法外,平时只要多熟悉各种元器件的功能及型号,也可以很快区分出各种外形相似的元器件。
以上就是关于如何区分常用SMT贴片元器件的内容,希望能对大家有所帮助!
